农村牧区生活垃圾磁化低温热解无害化处理设备

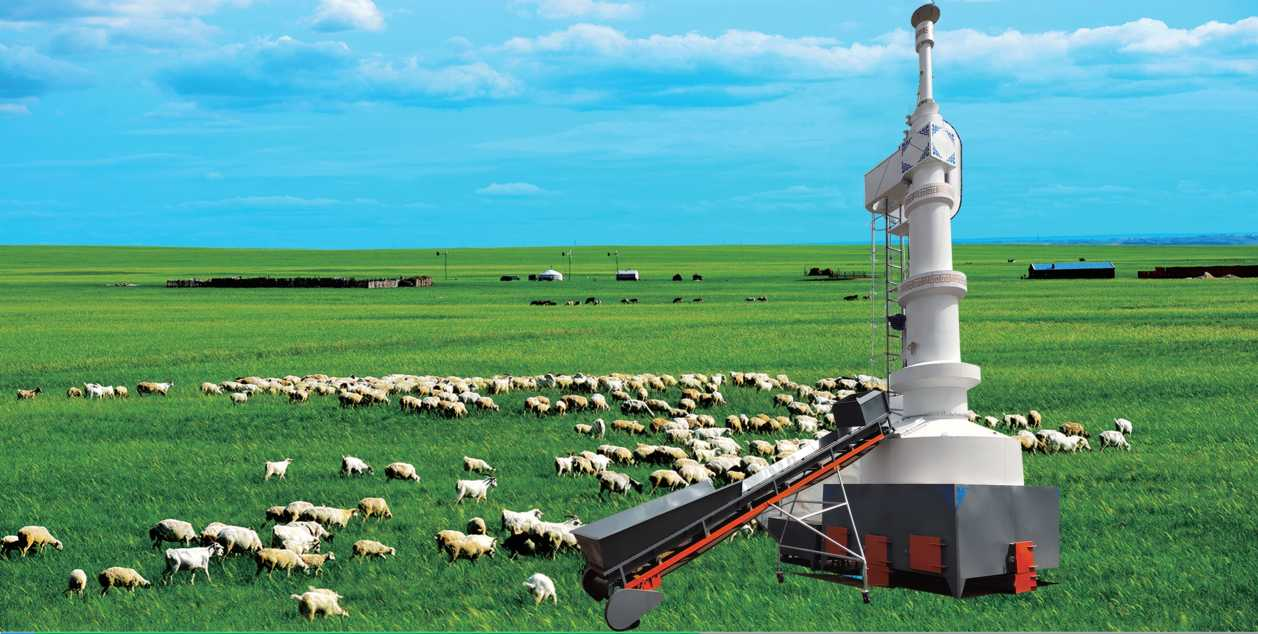

图1：低温垃圾处理设备

一、技术原理：

农村牧区生活垃圾磁化低温热解无害化处理设备是技术人员借鉴日本留学所学低温磁化技术，研究开发的不用电、气、油等常规能源，只采用辅助助燃措施就能将垃圾碳化低温热解的环境保护装备。其核心技术原理在于，引入炉体的空气流过磁场时，其中的氧气受到磁化作用浓度降低。在缺氧状态下，垃圾发生低温碳化热解反应降解气化减量，排出水蒸气和灰分，无垃圾渗滤液，排放物浓度均达到相关标准要求。所排灰渣经适当处理可做无机肥和新型材料；磁化炉占地面积小，单位效率高。并阻断了二噁英类有害物的生成。

二、设备简介

1、磁化室

该设备底部的磁化室内配置有规则排列的复数个相互独立的磁石。磁石由阿尔尼科磁铁、多种稀土类磁铁等硬磁材料制成。这些磁

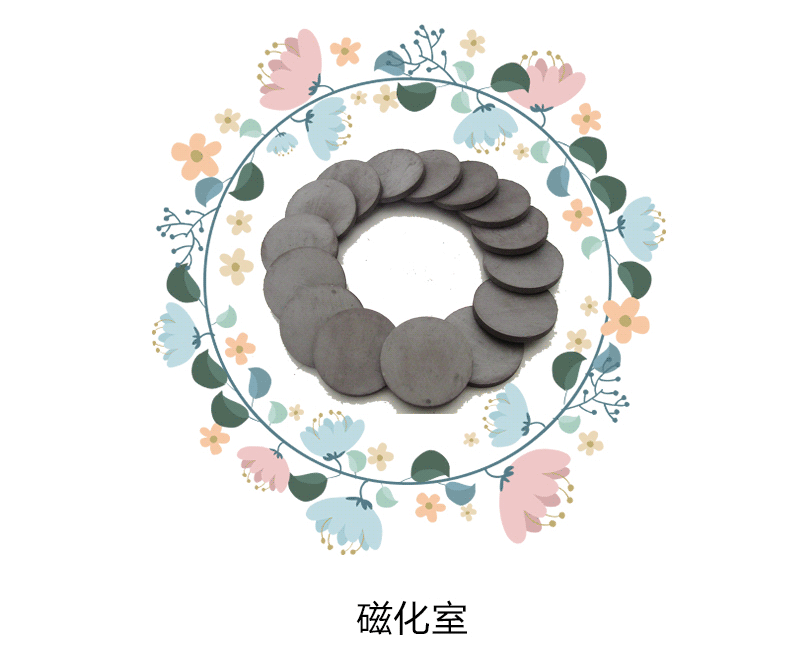

图2：磁化室

石在磁化室内形成梯度磁场。进入磁化室内的少量空气中的氧气，在该磁场内提高了活化能，会和其他气体分离，使得进入炉体内的空气保持在不经活化就无法维持燃烧；而经磁化之后，使被处理的固体废物中的可燃物及热解产生的可燃产物部份燃烧，所产生的热量使固体废物中的有机物质进行持续热分解。由于磁化空气使被处理物间接磁化，降低了热解所需的能量， 提高了热解效率 ，因而能在200℃的低温下实现热解气化，从而避免了二噁英的产生。热解过程无需任何常规能源，因此，达到了环保节能的目的。

2、设备工作流程

阀门控制的有限的空气被输入底层磁化室，被磁化电离。然后进入上层与有机废弃物接触后，在缺氧的情况下发生炭化热解反应，有机大分子被裂解为小分子，可燃物燃烧后成为灰渣，产生的混合一氧化碳和多种碳氢化合物的烟气继续向上飘逸（见图3）。经过铂白催化装置，经过催化物铂的催化，发生催化燃烧反应，生成无害的二氧化碳和水，排放入大气中（见图4）。

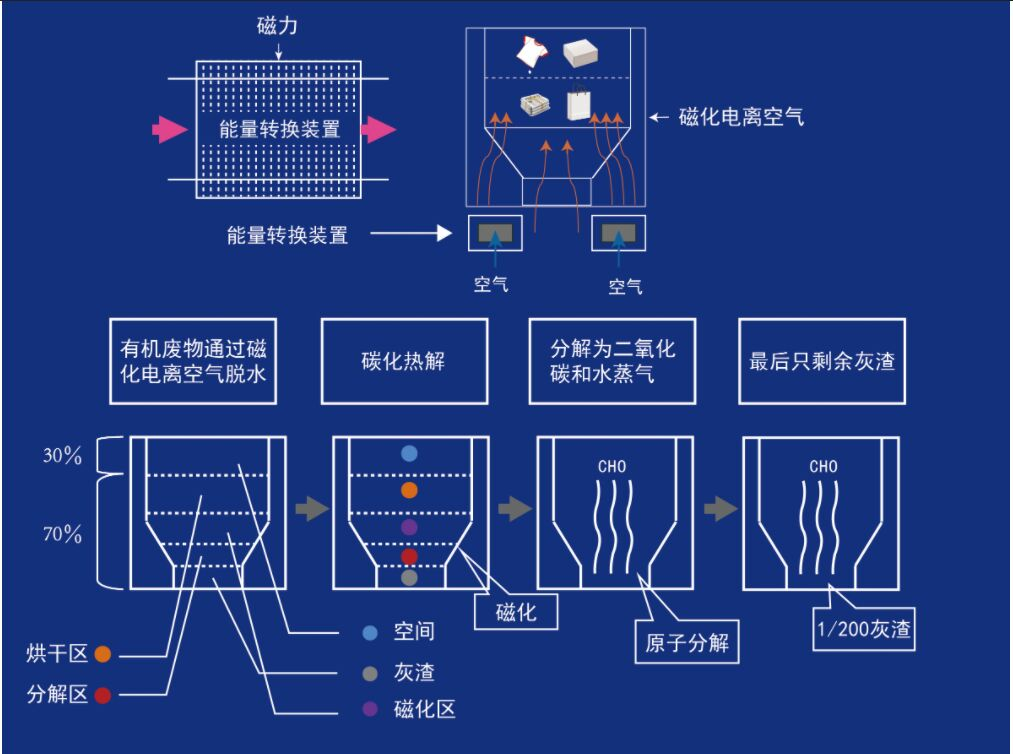

图3：工作流程之一

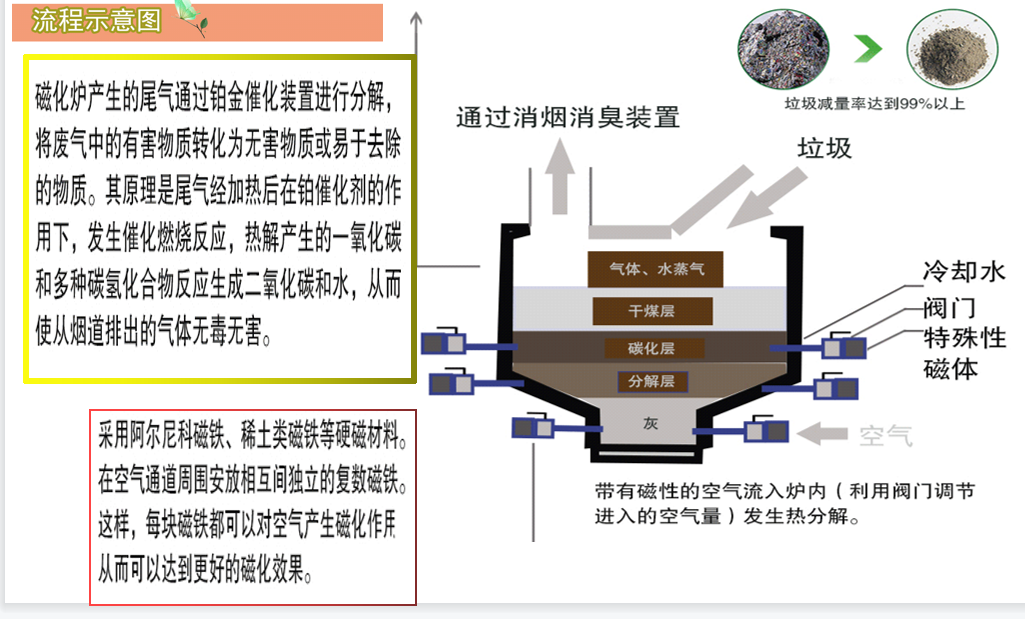

图4：工作流程之二

三、设备特点

1、垃圾处理快速消除。生活垃圾经处理后，重量/体积减量大于95%以上；

2、该设备与国内同类设备相比体积大、容积多、垃圾入炉自动化，效率高，设备占地面积小；

3、适应性强，不受地域/季节/大气/昼夜限制。无论干湿垃圾均可处理；可露天放置作业，适用于广大农村牧区；

4、垃圾处理时，不用电，不用燃烧以及煤、气、油等助燃剂不需要能源/动力。常年运行无明火；

5、可保证24小时正常运行，维护简单，垃圾处理成本低；

6、减量化，无害化。处理设备对生活垃圾进行热分解消毒处理，排出水蒸气和灰分无垃圾渗滤液。排出物灰渣和气体经国家级检测单位测试，符合国家环保要求；

7、资源化。所排灰分经适当处理可做无机肥和新型材料，炭化灰可供工业用能。

四、设备参数和性能指标：

底座参数：3.6米×3.6米×3米，整机高16米。

生活垃圾（有机物）处理量分为大中小三个型号：

大号：炉体直径3.2m容纳垃圾20m3；

中号：炉体直径2.8m容纳垃圾10m3；

小号：炉体直径2.4m容纳垃圾8m3。

减量化大于95%；

热解后灰分（炉渣）小于5%。
